Der aktuelle Aufbau von DynaChart beim Einsatz mit der Intralogistikanlage

Über die Steuerungssoftware war eine grafische oder tabellarische Langzeitauswertung der Anlagendaten nicht möglich. Zudem musste der direkte Zugriff auf das DBMS der Anlage vermieden werden - die Daten konnten jedoch per CSV-Export bereitgestellt werden. Somit mussten in der Anwendung neben der Datenanzeige auch Datenimport und Datenhaltung umgesetzt werden.

DynaChart besteht deshalb aus zwei zentralen Komponenten: In der Datenhaltungs-Komponente werden über eine Import-Funktionalität die von der Intralogistik-Anlage tagesaktuell bereitgestellten Daten eingelesen und abgelegt. Über die Auswer­tungskomponente können dann die anzuzeigenden Daten ausgewählt sowie sämtliche Vorgaben für die Auswertung ganz bequem getätigt werden, damit alles abschließend in Diagramm- oder Tabellenform angezeigt und auch exportiert werden kann.

Die gesamte Bedienung spielt sich nur im zentralen Anwendungsfenster ab. Es gibt bis auf das Einstellungs- und Notizenfenster keine versteckten oder aufklappbaren Elemente. Kernelement der gesamten Anwendung ist der Auswahlbereich für den Auswertungszeitraum: Hier können die verschiedensten und kreativsten Vorgaben gemacht werden können, um die Daten einzelner Tage oder Zeiträume auch über verschiedenste Intervalle vergleichen zu können. So können Wochentage über mehrere Wochen/Monate oder einzelne Monate über Jahre hinweg verglichen werden.

Die so ausgewählten Daten können dann noch auf verschiedenste Art und Weise kategorisiert, gruppiert oder/und gefiltert und das Zeitintervall für die Anzeige vorgegeben werden. Die Anzeige wird dabei nach jeder Änderung der Vorgaben aktualisiert. Aktuell werden für die Diagrammansicht drei Diagrammtypen unterstützt - ein Wechsel der Ansicht ist jederzeit möglich. Zusätzlich gibt es noch einen Bereich für Zusatzinformationen, wie zur Zeit Summe, Minimum, Maximum und Durchschnitt.

DynaChart1   DynaChart2   DynaChart3   DynaChart4   DynaChart5   DynaChart1
Zum Schliessen einfach irgendwo Klicken

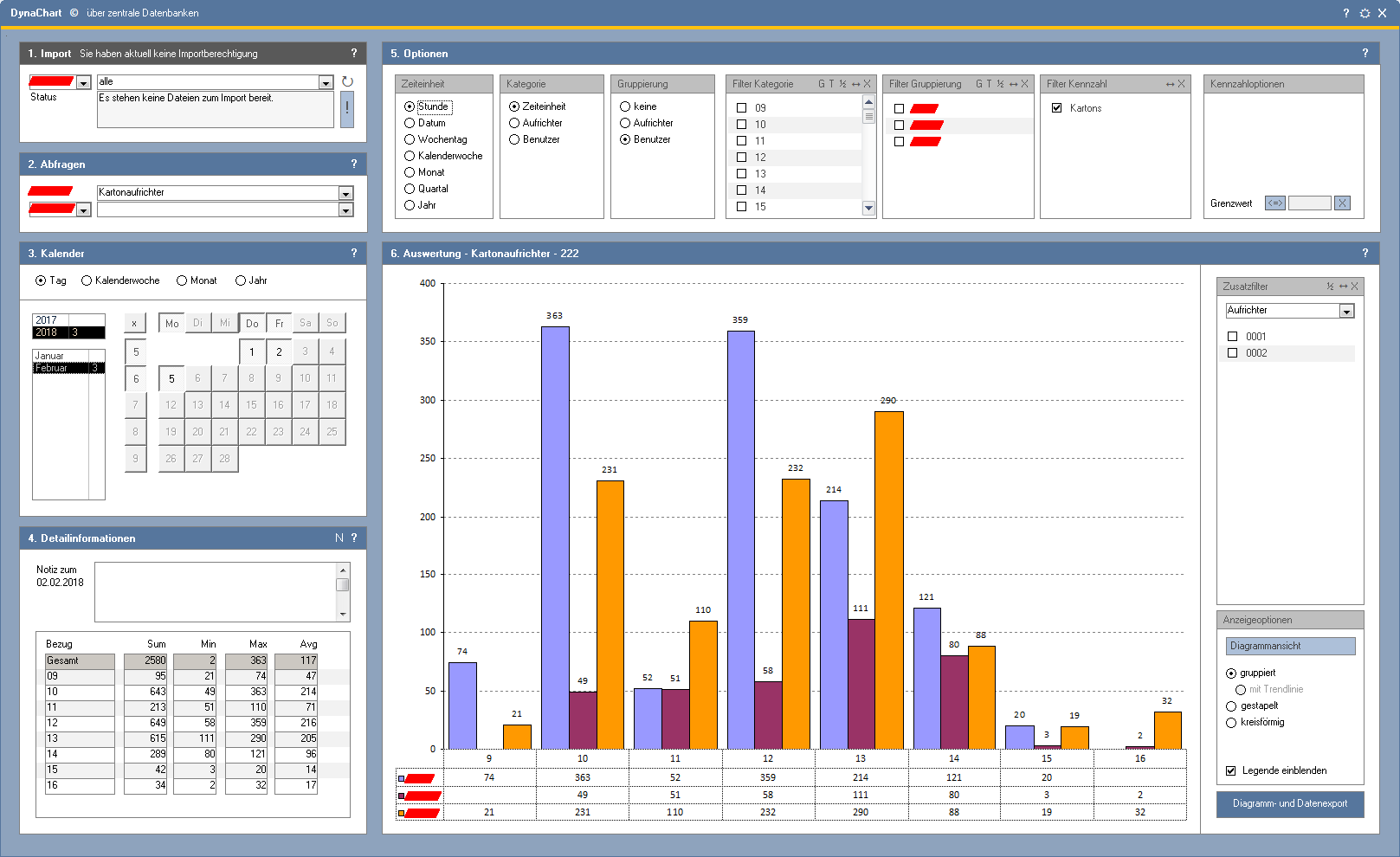

DynaChart2
Zum Schliessen einfach irgendwo Klicken
DynaChart3
Zum Schliessen einfach irgendwo Klicken

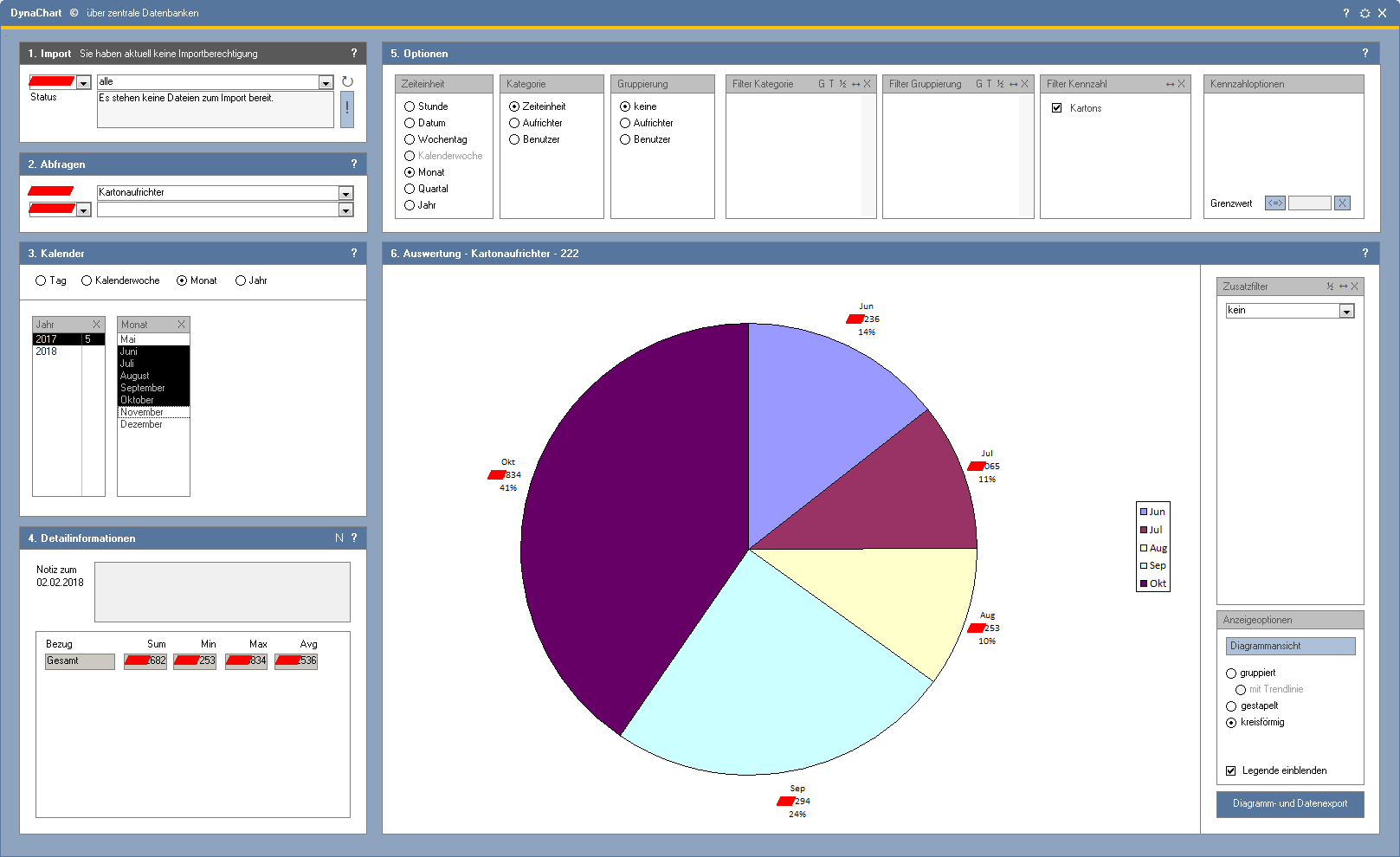

DynaChart4
Zum Schliessen einfach irgendwo Klicken

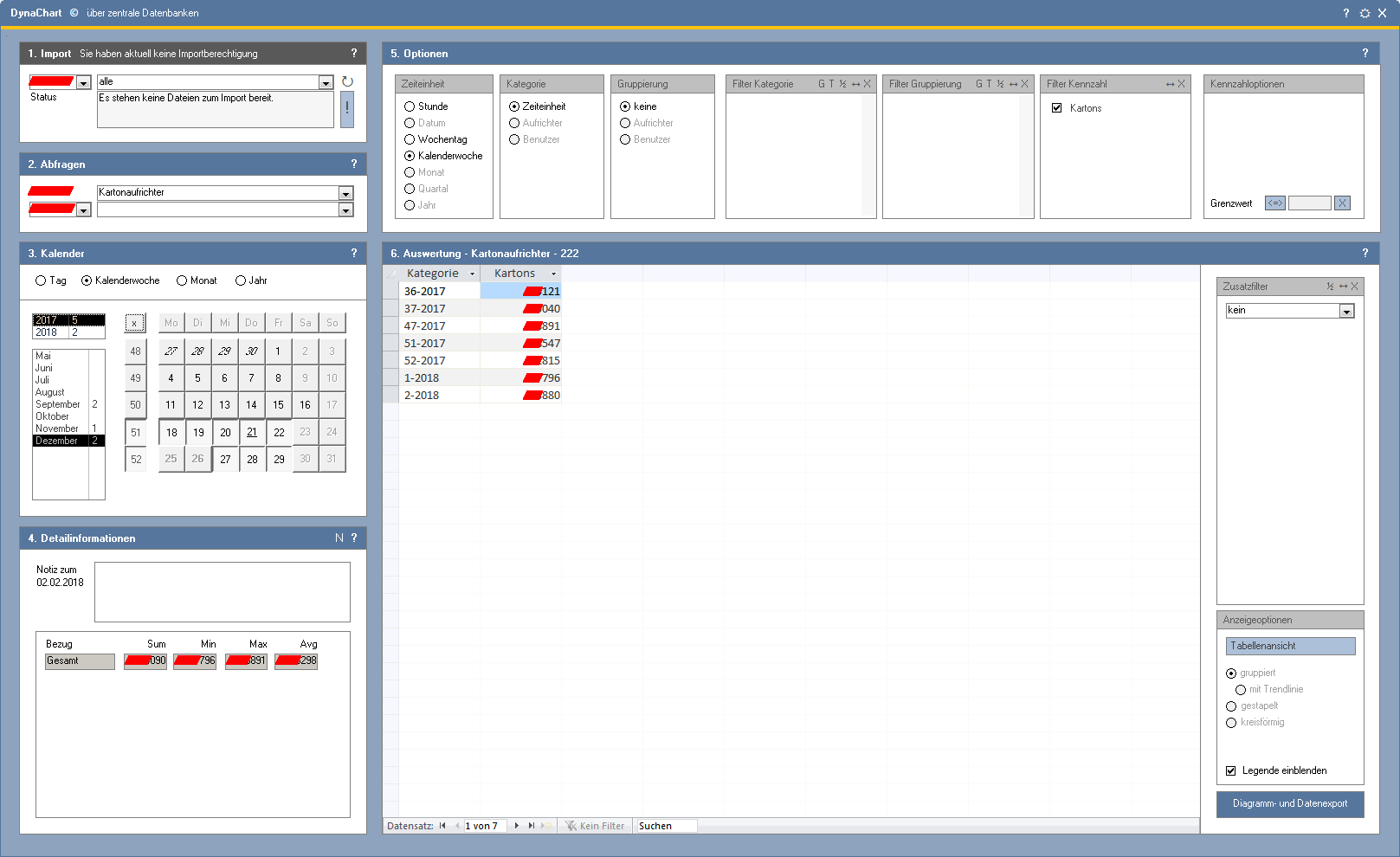

DynaChart5
Zum Schliessen einfach irgendwo Klicken
